Азы автоэлектрика для начинающих

Понимание электрических систем современных автомобилей открывает двери к их более глубокому обслуживанию и ремонту. На капоте или под приборной панелью прячется множество компонентов, каждый из которых выполняет свою функцию. Регуляторы напряжения, аккумуляторы, стартеры – взаимодействие этих элементов создает необходимую среду для корректной работы транспортного средства.

Сначала стоит обратить внимание на базовые схемы электрических соединений. Знание, как электроника автомобиля функционирует, позволяет избежать распространенных ошибок. Например, можно изучить основные рецепты подключения аккумулятора, где красный провод всегда подключается к позитву, а черный – к негативу. Понимание индикации приборов на панели даст возможность своевременно реагировать на возможные неисправности.

Мастера рекомендуют начинать с мелких задач, таких как замена лампочек и предохранителей. Это не только добавит практических навыков, но и повысит уверенность при дальнейшем устранении более сложных неисправностей. Наличие мультиметра и его правильное использование значительно облегчит процесс диагностики. Постепенно расширяя свои знания и навыки, можно перейти к более сложным задачам, таким как работа с проводкой и системами управления двигателем.

Основные компоненты автомобильной электросистемы

Автомобильная электросистема состоит из нескольких ключевых элементов, каждый из которых выполняет свою уникальную функцию. Понимание этих компонентов поможет в диагностике и ремонте электрических проблем.

1. Аккумулятор — источник энергии для запуска двигателя и питания электрических систем при выключенном двигателе. Важно следить за состоянием аккумулятора, проверять уровень электролита и чистоту клемм.

2. Генератор — устройство, которое преобразует механическую энергию в электрическую. Он заряжает аккумулятор и обеспечивает питание для всех электрических систем автомобиля во время работы двигателя. Регулярная проверка его работы поможет избежать проблем с зарядкой.

3. Стартер — электродвигатель, который запускает двигатель внутреннего сгорания. При неисправности стартера двигатель не будет запускаться. Проверка проводов и соединений стартерной системы может предотвратить проблемы.

4. Электрическая проводка — система проводов, соединяющая все электрические компоненты. Важно следить за состоянием проводки, избегать перегибов и повреждений, которые могут привести к коротким замыканиям.

5. Предохранители — устройства, защищающие электрические цепи от перегрузок. При сгорании предохранителя необходимо выяснить причину перегрузки и заменить его на новый с аналогичными характеристиками.

6. Реле — электромеханические переключатели, которые управляют большими токами с помощью малых. Они часто используются в системах освещения и запуска. Проверка реле на работоспособность может помочь в устранении проблем с электрическими системами.

7. Освещение — включает фары, габаритные огни и фонари. Регулярная проверка и замена ламп обеспечит безопасность на дороге. Также стоит следить за состоянием отражателей и линз.

8. Электронные блоки управления (ЭБУ) — устройства, которые контролируют различные системы автомобиля, включая двигатель, трансмиссию и системы безопасности. Обновление программного обеспечения ЭБУ может улучшить работу автомобиля.

Компонент	Функция
Аккумулятор	Запуск двигателя и питание электрических систем
Генератор	Зарядка аккумулятора и питание систем во время работы
Стартер	Запуск двигателя внутреннего сгорания
Электрическая проводка	Соединение всех электрических компонентов
Предохранители	Защита цепей от перегрузок
Реле	Управление большими токами
Освещение	Обеспечение видимости на дороге
ЭБУ	Контроль различных систем автомобиля

Знание этих компонентов и их функций поможет в поддержании работоспособности автомобиля и своевременном выявлении неисправностей.

Как работает автомобильный аккумулятор и его виды

Главные параметры аккумулятора – емкость, измеряемая в ампер-часах (А·ч), и пусковой ток холодного запуска (CCA, Cold Cranking Amps). Для легковых автомобилей обычно используются батареи с емкостью от 40 до 70 А·ч и холодным пусковым током в диапазоне 400–800 А. Важно выбирать аккумулятор, соответствующий техническим требованиям автомобиля, чтобы обеспечить стабильную работу системы.

Существует несколько разновидностей автомобильных аккумуляторов. Самый распространенный тип – классические свинцово-кислотные, которые требуют периодического контроля уровня электролита и дозарядки. Закрытые герметичные батареи (AGM – Absorbent Glass Mat и GEL) применяют в современных автомобилях с высокими энергозапросами. AGM характеризуются абсорбцией электролита в стекловолоконном сепараторе, обеспечивая меньший саморазряд и устойчивость к вибрациям. Гелевые аккумуляторы заполняются гелеподобным электролитом, что повышает морозостойкость и снижает риск вытекания кислоты.

При эксплуатации следует учитывать температурный режим: понижение температуры снижает емкость и силу пускового тока, повышая нагрузку на батарею и стартер. Регулярная проверка состояния клемм и напряжения на выходе в сочетании с контролем генератора помогут увеличить срок службы источника питания. Для увеличения надежности можно установить устройства защиты от глубокого разряда.

Назначение и принцип работы генератора

Принцип работы основан на явлении электромагнитной индукции. Внутри генератора вращается ротор, который создает магнитное поле. Этот процесс вызывает движение электронов в проводниках, что приводит к образованию электрического тока.

Основные компоненты генератора:

• Ротор: вращающаяся часть, которая генерирует магнитное поле.
• Статор: фиксированная часть, в которой происходит индукция тока.
• Выпрямитель: преобразует переменный ток в постоянный.
• Регулятор напряжения: контролирует уровень выходного напряжения для предотвращения перезаряда.

При старте двигателя генератор активируется, его ротор начинает вращаться. В результате индукции появляется электрический ток, который идет на зарядку аккумулятора и питание всех электрических систем автомобиля. Если двигатель работает на высоких оборотах, генератор обеспечивает необходимый уровень напряжения, который зависит от нагрузки на электросистему.

Проверка исправности генератора включает в себя:

1. Контроль напряжения на выходе при работающем двигателе.
2. Проверку состояния ремня, который отвечает за вращение ротора.
3. Оценку состояния подключений и кабелей.

Своевременное обслуживание генератора предотвращает его выход из строя, что в свою очередь обеспечивает надежную работу всего электрооборудования автомобиля.

Роль предохранителей и реле в защите цепей

Предохранители служат точечным ограничителем тока в электрической цепи. При превышении номинального значения силы тока плавкая вставка расплавляется, разрывая цепь и предотвращая выход из строя компонентов или возгорание проводки. Для легковых автомобилей обычно применяют плавкие элементы с номиналом от 5 до 30 А, расположенные в монтажном блоке под капотом или салоном.

Выбор предохранителя должен основываться на спецификации оборудования и величине пускового тока. Установка предохранителя с завышенным номиналом сводит к нулю функцию защиты, а заниженный приведет к ложным срабатываниям.

Реле выполняют функцию дистанционного управления силовыми цепями с помощью маломощных управляющих сигналов. Они предохраняют переключатели и проводку от износа и перегрузок, позволяя использовать тонкие управляющие провода вместо толстых кабелей.

В системе автомобиля реле действуют как переключатели, обеспечивающие подачу напряжения на такие узлы, как стартер, топливный насос, фары. Бывают электромеханическими и твердотельными. Для защиты цепей рекомендуется подбирать реле с рабочим током в 25-30% больше максимального значения нагрузки.

Сочетание предохранителей и реле создает многоуровневую защиту: предохранитель реагирует быстрым разрывом цепи при перегрузках, реле — управляет нагрузкой, снижая воздействие высоких токов на коммутирующие элементы. Неисправность одного из элементов снижает надёжность системы в целом.

Рекомендуется регулярно проверять наличие и целостность контактов реле, а также состояние предохранителей. Для улучшения диагностики можно использовать тестер или специальный индикаторный пробник, выявляющий обрыв плавкой вставки без демонтажа.

Основы электропроводки и маркировка проводов

Электропроводка в автомобиле выполняет ключевую функцию, обеспечивая передачу электрической энергии к различным компонентам. Правильная установка и маркировка проводов критически важны для надежной работы системы.

Существует несколько типов проводов, используемых в автомобилях. Основные из них: медные и алюминиевые. Медные провода обладают высокой проводимостью и гибкостью, что делает их предпочтительными для большинства применений. Алюминиевые провода легче, но имеют меньшую проводимость и могут быть менее надежными в соединениях.

При выборе сечения провода необходимо учитывать ток, который он будет проводить. Для маломощных устройств достаточно провода с сечением 0.5-1.0 мм², в то время как для более мощных компонентов, таких как стартер или генератор, потребуется провод с сечением 2.5-6.0 мм².

Маркировка проводов помогает избежать путаницы при подключении. Обычно провода имеют цветовую кодировку: красный используется для положительного питания, черный – для заземления, а другие цвета могут обозначать различные функции, такие как сигналы или освещение. Важно следовать стандартам, чтобы обеспечить совместимость и безопасность.

При прокладке проводов следует избегать острых углов и мест с высокой температурой. Используйте защитные трубки или изоляцию для предотвращения повреждений. Также стоит учитывать длину проводов: чем длиннее провод, тем больше сопротивление, что может привести к потере напряжения.

Регулярная проверка состояния проводки поможет выявить проблемы на ранней стадии. Обратите внимание на признаки износа, такие как трещины в изоляции или коррозия на соединениях. Замена поврежденных участков должна производиться немедленно, чтобы избежать более серьезных неисправностей.

Основы работы и диагностики стартера

Основные элементы стартера включают: электродвигатель, редуктор, бендикс и реле. Электродвигатель преобразует электрическую энергию в механическую, а редуктор увеличивает крутящий момент. Бендикс обеспечивает соединение между стартером и маховиком двигателя, позволяя стартеру вращаться только во время запуска.

Для диагностики стартера необходимо проверить несколько ключевых аспектов. Первым шагом является проверка аккумулятора. Низкое напряжение может привести к недостаточной мощности для запуска. Используйте мультиметр для измерения напряжения; оно должно быть около 12.6 В в состоянии покоя.

Следующий этап – проверка соединений. Убедитесь, что все контакты чистые и надежно закреплены. Коррозия или ослабленные соединения могут вызвать проблемы с запуском. Также проверьте провода на наличие повреждений.

Если стартер не срабатывает, проверьте реле. С помощью тестера можно определить, поступает ли сигнал на стартер. Если реле работает, но стартер не вращается, возможно, проблема в самом стартере. В этом случае стоит разобрать его и проверить щетки и обмотки на наличие износа.

При наличии щелчков, но отсутствии вращения, причиной может быть бендикс, который не зацепляется за маховик. В этом случае его необходимо заменить. Если стартер вращается, но двигатель не запускается, стоит проверить систему зажигания и топливную систему.

Регулярное обслуживание стартера включает в себя очистку контактов и проверку состояния проводов. Это поможет избежать неожиданных поломок и продлить срок службы устройства.

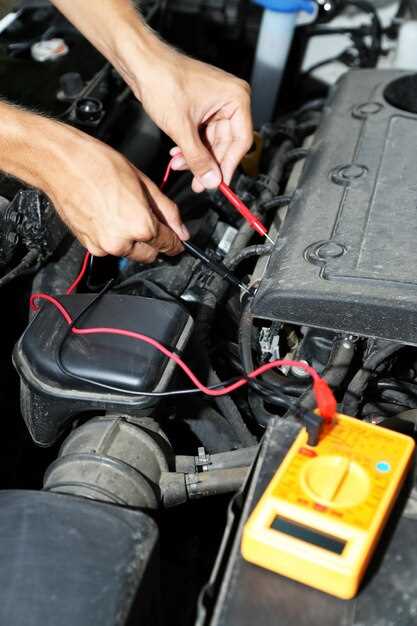

Практические навыки ремонта и диагностики автоэлектрики

Для успешного ремонта и диагностики электрооборудования автомобилей потребуется набор ключевых навыков и знаний. Важно научиться работать с различными инструментами: мультиметром, тестером, осциллографом. Каждый инструмент поможет в определении проблем.

Основные этапы работы включают:

Этап	Описание
1. Обнаружение неисправности	Сначала измеряется напряжение в цепях, проверяются предохранители и подключение к аккумулятору.
2. Анализ работы систем	Изучение схем, диагностика блоков управления с помощью специальных приборов.
3. Ремонт узлов	Замена поврежденных элементов, пайка проводов, очистка контактов.
4. Тестирование	Проверка работоспособности отремонтированных систем перед сборкой всего узла.

Чтобы повысить уровень диагностики, рекомендуется изучить структуры электрооборудования на конкретных моделях автомобилей. Использование схем поможет быстрее находить неисправности и избежать ошибок. Практика на реальных случаях – важная часть обучающего процесса.

Не забывайте о безопасности: отключайте аккумулятор перед началом работы с проводкой. Также стоит иметь под рукой запасные предохранители и обладающие высокой проводимостью кабели для экспериментов. Регулярная практика и внимательность приведут к успешным результатам.

Как проверить и заменить предохранители самостоятельно

Предохранители защищают электрическую систему автомобиля от короткого замыкания и перегрузки. Чаще всего они находятся в блоке предохранителей, который располагается под капотом или в салоне. Чтобы проверить предохранитель, потребуется немного времени и базовые инструменты.

Сначала выключите зажигание. Найдите схему блока предохранителей в руководстве пользователя, и определите, какой предохранитель отвечает за нужную функцию, например, фары или аудиосистему. Используйте мультиметр, чтобы измерить сопротивление предохранителя. Если он целый, сопротивление будет близким к нулю. Если есть разрыв, необходимо заменить элемент.

Разборка блока не требует особых усилий. Снимите крышку и аккуратно достаньте предохранитель с помощью щипцов или пинцета. Проверьте его визуально: если в стеклянной или пластиковой оболочке виден обугленный провод, значит, элемент перегорел.

Выбор нового предохранителя важен. Убедитесь, что его номинал совпадает с рекомендациями производителя. Установите новый элемент на место использованного, нажав его до упора. Закройте крышку блока предохранителей. После этого включите зажигание и проверьте работу светового или аудиоустройства. Если все работает, замена завершена.

Регулярная проверка и замена предохранителей позволит избежать неожиданных проблем на дороге. Желательно иметь запасные предохранители в машине, чтобы избежать задержек при ремонте.

—

Диагностика неисправностей аккумулятора мультиметром

Для проверки аккумулятора автомобиля с помощью мультиметра следует использовать режим измерения напряжения. Сначала убедитесь, что аккумулятор не подключен к бортовой сети. Определите полярность: красный щуп — на положительный терминал, черный — на отрицательный.

Нормальное значение напряжения заряженного аккумулятора составляет около 12.6–12.8 В. Если показания ниже 12.4 В, это сигнализирует о необходимости зарядки. Напряжение ниже 12 В указывает на глубокий разряд или неисправность.

После зарядки рекомендуется провести контроль на предмет удержания напряжения. Оставьте аккумулятор настоем на 12 часов, затем измерьте его напряжение. Если значение снова упало, возможно, стоит проверить элементы на утечки.

Чтобы оценить состояние аккумулятора при работе двигателя, включите зажигание и измерьте напряжение на клеммах. При работающем двигателе значение должно быть около 13.7–14.7 В, чтоconfirm подтверждает корректную работу генератора и зарядки.

Если напряжение не поднимается выше 13.5 В, стоит проверить соединения между генератором и аккумулятором, а также состояние дорожки зарядки. Проверьте также землю, чтобы исключить возможные проблемы с контактом.

Дополнительно, для тестирования внутреннего сопротивления аккумулятора используйте режим омметра. Подключите щупы мультиметра, чтобы отследить изменения сопротивления. Высокое значение указывает на износ аккумулятора. Сопротивление должно находиться в пределах 5–10 мОм для исправного устройства.

Таким образом, мультиметр является простым и удобным инструментом для диагностики состояния аккумулятора и выявления возможных неисправностей. Это поможет избежать незапланированных ситуаций с автомобилем на дороге.

Методы поиска короткого замыкания в проводке

Поиск короткого замыкания в электрической системе автомобиля требует внимательности и точности. Существует несколько методов, которые помогут выявить проблему.

• Визуальный осмотр: Начните с проверки проводки на наличие видимых повреждений, таких как обнаженные провода, трещины или коррозия. Обратите внимание на места соединений и разъемов.
• Использование мультиметра: Установите мультиметр в режим измерения сопротивления. Отключите аккумулятор и проверьте сопротивление между проводами. Нормальное значение должно быть высоким. Низкое значение указывает на короткое замыкание.
• Метод ‘прозвонки’: С помощью мультиметра проверьте целостность проводов. Прозвоните каждый провод, чтобы убедиться, что нет замыкания на массу или между проводами.
• Термография: Используйте тепловизор для выявления перегрева в проводке. Короткое замыкание часто вызывает повышенное тепло, что можно зафиксировать с помощью этого устройства.
• Поиск по цепям: Если проблема не очевидна, отключите все электрические устройства и поочередно подключайте их, чтобы определить, какое из них вызывает замыкание.

Каждый из этих методов может быть полезен в зависимости от ситуации. Важно соблюдать осторожность и следовать инструкциям, чтобы избежать повреждений и обеспечить безопасность. Если проблема не решается, рекомендуется обратиться к специалисту.

Тонкости подключения дополнительного электроприбора

Подключение дополнительного устройства требует точного соблюдения электрических параметров и правил монтажа. Прежде всего, необходимо определить номинальное напряжение прибора, чтобы избежать перегрузки генератора и аккумулятора.

Следует учитывать максимально допустимый ток устройства. Для его защиты рекомендовано применять плавкие предохранители или автоматические выключатели, установленными максимально близко к источнику питания.

• Выбор проводов по сечению должен соответствовать току нагрузки: например, при токе до 10 А оптимально использовать провод сечением 1,5 мм², для токов до 20 А – 2,5 мм².
• Проводку необходимо проложить таким образом, чтобы избежать перегибов и контакта с острыми краями или нагревающимися поверхностями.
• Рекомендуется использовать клеммники и разъёмы с надежной фиксацией, обеспечивающие качественный контакт и защищённые от коррозии.

Для корректного подключения дополнительного оборудования важно обеспечить надежный заземляющий контакт. Отрицательную клемму можно подключить к кузову автомобиля, предварительно очистив место контакта от краски и грязи.

Автономное питание сложных приборов целесообразно организовать через отдельное реле, управляемое замком зажигания, чтобы избежать разряда аккумулятора при выключенном двигателе.

• Перед пуском электрической цепи необходимо проверить целостность изоляции проводов мультиметром (омметром).
• Расположение предохранителей должно быть максимально удобным для быстрой замены.
• При монтаже следует избегать использования скруток и пайки в местах, подверженных вибрации или влаге.

Избегайте подключения приборов напрямую к аккумулятору без должной защиты и контроля потребляемого тока. В случае использования адаптеров тока или преобразователей напряжения дождитесь их сертификации и соответствия техническим требованиям автомобиля.
