Калина 2 реле стартера

Несмотря на свою простоту, система запуска автомобиля представляет собой сложный механизм, обеспечивающий надежное функционирование. Устройство, отвечающее за активацию мотора, играет ключевую роль в этом процессе, и его неисправности могут вызвать множество хлопот. Знания о том, как исправить возникающие проблемы, могут значительно сэкономить время и средства.

Помимо традиционной диагностики, полезно знать о часто встречающихся неисправностях и характерных признаках их проявления. Например, затрудненный запуск, щелчки при попытке запуска и отсутствие реакции на ключ зажигания могут быть сигналами о проблемах в системе. Разбор этой составляющей может помочь не только в выявлении неисправностей, но и в предупреждении их возникновения.

В дополнение к знаниям о симптомах стоит обратить внимание на детали, которые могут влиять на производительность. Правильный выбор компонентов и их периодическая проверка существенно снизят риск поломки. Подходящие параметры и спецификации для замены деталей обеспечат долговечность электрической схемы, что важно для стабильной работы всего автомобиля.

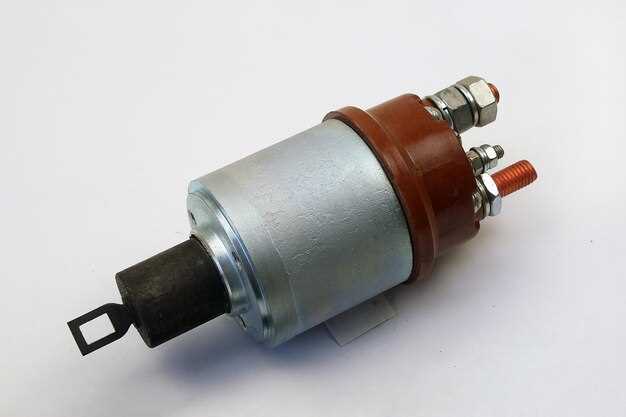

Общее устройство стартера реле

Электромагнитный узел включает корпус с обмоткой и подвижным сердечником, соединённым с контактной системой. При поступлении напряжения на катушку создаётся магнитное поле, которое перемещает якорь, замыкая силовые контакты. Это обеспечивает подачу тока в обмотку электродвигателя, запускающего коленчатый вал.

В конструкции присутствует возвратная пружина, которая возвращает контактный элемент в исходное положение после снятия напряжения с катушки. Контактные пластины изготавливаются из материалов с высокой проводимостью и износостойкостью для обеспечения надёжной работы под нагрузкой до 100 ампер.

Корпус обычно изготавливается из стали или алюминиевого сплава, обеспечивая прочность и защиту внутренних компонентов от внешних воздействий. Электромагнитный узел фиксируется на кронштейне мотора или непосредственно на корпусе системы запуска.

Для диагностики применяют тестер и осциллограф, проверяя сопротивление обмотки и корректность срабатывания механизма. Рекомендуется проводить осмотр контактных пар каждые 30-40 тысяч километров для предотвращения загрязнения и коррозии, снижающих эффективность замыкания.

Принцип действия устройства

Двухконтактный элемент управления электроприводом запуска двигателя функционирует за счёт подачи напряжения на управляющую катушку, что приводит к замыканию силовых контактов и подаче питания на исполнительный механизм. Включение происходит при повороте ключа в замке зажигания, замыкающем цепь питания на управляющий терминал.

Катушка снабжена обмоткой с номинальным сопротивлением, обеспечивающей надежное срабатывание без перегрева. После активации главный контакт пропускает ток высокой силы, достаточный для запуска мотора. Одновременно встроенный возвратный механизм возвращает контакт в исходное положение при отключении питания, прерывая ток.

Второй контакт модели служит для подачи питания дополнительным цепям управления, предотвращая ложные срабатывания и снижая нагрузку на основной переключатель. Такая схема повышает надежность запуска и снижает износ коммутационных элементов.

При подключении рекомендуется использовать проводники с сечением не менее 2,5 мм², а контакты периодически очищать от окислов для предотвращения падения напряжения и повышения долговечности узла.

Компоненты и их функции

Электромеханическое устройство управления запуска двигателя включает несколько ключевых элементов, каждый из которых выполняет конкретную задачу для обеспечения надежного срабатывания схемы запуска. Рассмотрим основные компоненты и их назначение.

Компонент	Функция
Катушка управления	Активирует подвижный контакт, обеспечивая замыкание основных цепей питания прикуривателя. Требует номинального напряжения 12 В для срабатывания.
Основные контакты	Передают ток высокого значения напрямую на втягивающее устройство двигателя запуска. Контакты выполнены из сплавов с высокой износостойкостью и способностью выдерживать импульсные нагрузки.
Вспомогательные контакты	Используются для управления дополнительных цепей, например, блокировки подачи топлива или включения электросистемы зажигания параллельно с пуском.
Контактная группа возврата	Обеспечивает отключение цепи управления после прекращения подачи управляющего сигнала, предотвращая самоподдерживающееся замыкание.
Изоляционные прокладки и корпус	Обеспечивают электрическую развязку между протекающим током и металлической частью устройства, предотвращая короткие замыкания и повышая долговечность.

При выборе аналогичного устройства для системы запуска рекомендуется обращать внимание на величину коммутируемого тока, напряжение срабатывания катушки и качество материалов контактной группы. Для повышения надежности контакты следует периодически проверять на предмет окисления и износа, а при необходимости проводить очистку.

Установка в автомобиль

Монтаж дополнительного электромодуля запуска выполняется в моторном отсеке, преимущественно рядом с аккумуляторной батареей и основным блоком электроники. Для устойчивого крепления рекомендуется использовать металлическое крепление с виброизоляцией, чтобы минимизировать воздействие вибраций и температурных перепадов.

Последовательность подключения

Подключение включает 4 основных провода: питание от аккумулятора, управляющий сигнал с замка зажигания, выход на электропривод вращения и масса кузова. Рекомендуется использовать кабеля с сечением не менее 4 мм² для питания, что снизит падение напряжения при запуске. Места соединений необходимо обработать качественными клеммами и заизолировать термоусадкой.

Проверка и тестирование

Этап	Действие	Ожидаемый результат
Подключение питания	Подсоединить к плюсовой клемме АКБ	Стабильное напряжение без скачков
Управляющий вход	Подать сигнал с замка зажигания	Модуль активируется, подается ток на двигатель
Выходной провод	Проверить наличие подачи напряжения на электродвигатель	Запуск двигателя происходит без задержек
Заземление	Соединить с кузовом автомобиля	Отсутствие помех и стабильная работа электроцепи

После завершения подключения требуется проверка работоспособности изделия при разных температурах и условиях эксплуатации. Важно избегать контакта с компонентами, нагревающимися свыше 80°C, и обеспечить защиту от попадания влаги.

Схема подключения устройства

Необходимые компоненты

• Блок управления
• Контактная группа
• Источники питания
• Провода с подходящим сечением

Этапы подключения

1. Убедитесь, что всё оборудование отключено от источника питания.
2. Подключите один конец провода к источнику и другой – к блоку управления. Используйте изолированные коннекторы для защиты от короткого замыкания.
3. Затем соедините блок с контактной группой, соблюдая маркировку контактов. Это важно для корректной работы системы.
4. Проверьте все соединения на наличие повреждений или коррозии. Неправильное подключение может привести к сбоям в работе.
5. Включите источник питания и протестируйте систему. Убедитесь, что все элементы функционируют как положено.

Такая последовательность позволит создать надежное соединение. Контроль качества всех этапов гарантирует долговечность устройства. Обратите внимание на возможные неисправности во время тестирования. При необходимости проведите дополнительную диагностику.

Проблемы и диагностика

При возникновении неисправностей в цепи запуска часто причиной становятся проблемы с электрооборудованием. Неисправности могут проявляться в виде недостаточной мощности, щелчков или полного отсутствия реакции при попытке запуска. Такие симптомы требуют внимательного подхода к диагностике.

Общие неисправности

Одна из распространённых проблем — повреждение контактов. При коррозии или загрязнении контакты могут не обеспечивать необходимое соединение. В таком случае стоит проверить соединения и, при необходимости, очистить или заменить их. Также стоит обратить внимание на состояние проводки: изолента, трещины или обрывы могут стать причиной перебоев в работе.

Другой аспект — отсутствие напряжения. Если мотор не запускается, стоит использовать мультиметр для измерения уровня напряжения. Убедитесь, что аккумулятор исправен и полностью заряжен. Проверьте состояние клемм и крепления, так как это способствует надежному электрическому контакту.

Диагностика системы

Для более точной диагностики используйте диагностическое оборудование. Рабочие параметры анализируются с помощью диагностических приборов, которые могут выявить ошибки в электронике автомобиля. Попробуйте провести тестирование на наличие кодов ошибок, которые подскажут, в чем именно заключается проблема.

Не лишним будет проверить также предохранители. Иногда перегоревший элемент может полностью отключить цепь, что приведет к неработоспособности системы запуска. Если даже после всех проверок проблема остаётся, стоит обратиться к специалисту для более глубокой диагностики и ремонта.

Симптомы неисправности

Неисправности в системе запуска автомобиля могут проявляться различными признаками. Один из первых симптомов – отсутствие реакции при повороте ключа зажигания. Если приборная панель не загорается, это может указывать на проблемы с электрической цепью.

Другой признак – щелчки при попытке запуска. Это может свидетельствовать о том, что механизм не получает достаточного напряжения. Важно проверить аккумулятор и соединения на наличие коррозии или ослабления контактов.

Проблемы с запуском

Если двигатель запускается с трудом или не запускается вовсе, это может быть связано с неисправностью в системе управления. В таких случаях стоит обратить внимание на состояние предохранителей и реле, которые отвечают за подачу питания.

Также стоит учитывать, что при запуске могут возникать посторонние звуки, такие как скрежет или гудение. Это может указывать на механические повреждения или износ компонентов системы.

Необычное поведение электроники

Если наблюдаются сбои в работе электроники, такие как мигание индикаторов или отключение приборов, это может быть связано с проблемами в электросистеме. Рекомендуется провести диагностику для выявления причин.

При наличии одного или нескольких из перечисленных симптомов стоит обратиться к специалистам для проведения детального анализа и устранения неисправностей. Это поможет избежать более серьезных проблем в будущем.

Методы тестирования

Проверка электроузла запуска машины включает несколько этапов. Начинают с визуального осмотра контактов на предмет окисления, подгорания или повреждений. После этого измеряют сопротивление на управляющих клеммах с помощью мультиметра в режиме омметра. Значение должно находиться в заранее известном диапазоне, характерном для конкретной модели: обычно от 0,3 до 1,5 Ом.

Проверка с помощью подачи напряжения

Моментальная нагрузочная проверка

Используют нагрузочную вилку или имитатор тяговой цепи. При подаче тестового тока прибор должен выдерживать нагрузку без значительного падения напряжения. Резкие скачки, перерывы либо перегрев элементов сигнализируют о необходимости замены компонента запуска.

Замена стартера

Для корректного демонтажа узла питания электродвигателя следует отключить минусовую клемму аккумулятора. После этого убедитесь в доступе к болтам крепления приводного агрегата, расположенного вблизи блока цилиндров с правой стороны двигателя.

Необходимые инструменты

• Накидной ключ на 13 мм
• Головка с трещоткой и удлинителем
• Отвертка плоская
• Перчатки для защиты рук

Процесс замены

1. Освободите провод питания и управляющий кабель, аккуратно отсоединив разъемы и зафиксировав их в стороны, чтобы не повредить.
2. Открутите два основных крепёжных болта, удерживающих корпус включающего устройства, используя головку с удлинителем.
3. Слегка разведите корпус, чтобы освободить устройство от посадочного места на блоке цилиндров.
4. Освободите крепления кронштейна промежуточного элемента, если он препятствует извлечению детали.
5. Установите новый агрегат, сместив его в посадочное место до плотного прилегания.
6. Проверьте затяжку болтов моментом 25–30 Н·м, чтобы обеспечить надежную фиксацию.
7. Подсоедините разъемы, проверив целостность контактов и отсутствие окисления.
8. Подключите аккумулятор и проведите тест, запуская двигатель для проверки работоспособности.

Особое внимание уделяйте состоянию контактных элементов и целостности проводки. Некорректное подключение может привести к сбоям в запуске мотора или повреждению управляющей электроники.

Типичные ошибки при замене

Часто встречается неправильное подключение управляющих контактов. Ошибочный выбор штырьков приводит к отсутствию подачи сигнала на управляющий элемент и невозможности запуска двигателя.

Недостаточное внимание уделяется состоянию проводки. Корродированные или ослабленные контакты вызывают перебои в подаче напряжения, что приводит к нестабильной работе механизма пуска.

Некорректный выбор устройства по параметрам напряжения и тока часто становится причиной преждевременного выхода из строя и сбоя в работе.

Распространённые промахи

• Отсутствие проверки исправности аккумуляторной батареи перед установкой нового элемента.
• Игнорирование необходимости очистки посадочного места и контактных площадок.
• Неправильное использование инструмента, которое может повредить корпус детали или вывести из строя крепёж.

Рекомендации для корректной установки

1. Перед заменой проверить целостность жгутов проводки и состояние клемм под напряжением.
2. Использовать оригинальные или сертифицированные аналоги с техническими характеристиками, совпадающими с рекомендуемыми.
3. Обеспечить надёжное крепление корпуса, исключающее вибрации и механические повреждения при эксплуатации.
