Для доступа к механизму изменения фаз газораспределения в двигателе 1ZZ FE необходимо снять крышку клапанов. Этот этап является первым и основным, чтобы увидеть расположение самого устройства.
Рекомендуется обратить внимание на то, что компонент располагается в верхней части мотора, с правой стороны, рядом с распределительными валами. Чтобы избежать повреждений, работайте аккуратно, демонтаж проводится только после остывания системы.
Изучение схемы размещения компонентов приведёт к быстрой идентификации устройства. Обратите внимание на наличие электрического разъёма и датчиков, которые могут усложнить доступ. При сборке также следите за правильным креплением элементов для предотвращения утечек или неисправностей.
- Общие сведения о двигателе 1ZZ FE
- Устройство системы VVTi: принцип работы
- Местоположение механизма VVT
- Необходимые инструменты для доступа к элементу регулировки времени зажигания
- Пошаговая инструкция по снятию клапана
- Проверка и диагностика VVTi
- Общие проблемы и ошибки при работе с системой
- Рекомендации по обслуживанию системы VVTi
Общие сведения о двигателе 1ZZ FE
Данная силовая установка обладает следующими характеристиками:
- Максимальная мощность: около 135 л.с. при 6000 об/мин
- Крутящий момент: 170 Н·м при 4200 об/мин
- Тип топлива: бензин 95 октановый
Среди положительных моментов указанного мотора выделяют:
- Низкий расход топлива, что делает его выгодным для городских и загородных поездок.
- Долговечность и надежность, подтвержденные многими пользователями.
- Простота в обслуживании и ремонте.
Помимо этого, силовая установка предлагает интересные технические решения:
- Система переменного фазовращения клапанов, которая улучшает динамику и экономичность.
- Электронное впрыскивание, обеспечивающее точное распределение топливной смеси.
- Применение алюминиевого блока, что снижает вес и увеличивает эффективность работы.
Стоит отметить, что 1ZZ FE должен использовать масла с API SG или выше и требует постоянного обслуживания для поддержания эксплуатационных характеристик. Проведение регулярной замены масла и фильтров продлевает срок службы мотора, а также улучшает его работу.
Устройство системы VVTi: принцип работы
Система изменения фаз газораспределения VVTi представляет собой механизм, позволяющий изменять угол опережения открытия и закрытия впускных клапанов в зависимости от режима работы силового агрегата. Основной элемент, обеспечивающий эту регулировку, – фазорегулятор, который управляет углом установки распределительного вала.
Фазорегулятор работает на основе гидравлического давления, изменяемого котловыми масляными насосами. Когда переключается режим работы мотора, конструкция перенаправляет поток масла в пользы системы изменения фаз, активируя регулятор, который повернет вал на необходимый угол. Это дает возможность оптимизировать работу мотора на различных оборотах и нагрузках.
Следующий ключевой компонент – электромагнитный клапан, который управляет подачей масла к фазорегулятору. С помощью датчиков, измеряющих обороты и положение дроссельной заслонки, ЭБУ принимает решения о том, когда активировать систему. Так, конструкция эффективно адаптируется к потребностям водителя, обеспечивая лучшее сочетание мощности и экономии топлива.
Преимущества включают улучшение отклика на акселератор, снижение выбросов и повышение общей производительности. При оптимизации фаз газораспределения достигается гармония между мощностью на высоких оборотах и высокой топливной экономичностью на низких.
Местоположение механизма VVT
Для доступа к устройству следует открыть капот и снять защитные накладки. Рассмотрим правую сторону блока цилиндров. Этот элемент располагается под крышкой ГРМ, ближе к распредвалу. Для визуализации его расположения необходимо убирать дополнительные компоненты, такие как впускные коллекторы и некоторые магистрали.
При выполнении работ нужно учитывать: наличие фланца и подключения электрических разъемов. Важно освободить пространство, чтобы облегчить манипуляции с ним. Снятие защелок и болтов предоставит доступ к регулировке углов открытия клапанов.
После демонтажа крышки необходимо следить за порядком разбора элементов, чтобы избежать сложностей при обратной сборке. Рекомендуется использовать метки для точной установки всех составляющих на свои места.
Работы с данным узлом требуют внимательности и аккуратности, поскольку неправильная регулировка может привести к сбоям в системе, влияющим на характеристики автомобиля.
Необходимые инструменты для доступа к элементу регулировки времени зажигания
Для работы с компонентом регулировки времени зажигания понадобится набор специальных инструментов:
1. Набор торцевых ключей: Метрический набор ключей разных размеров, позволяющий съем и установку крепежных элементов.
2. Динамическое устройство разборки: Подходит для аккуратного снятия трубок и соединений без повреждений. Зачастую важен для доступа к другим элементам.
3. Отвертки: Набор с плоскими и крестовыми насадками. Для работы со стандартными креплениями.
4. Стемпельные прокладки и шестигранники: Нужны для манипуляций с механическими соединениями.
5. Набор для проверки давления: Позволяет диагностировать работоспособность системы и выявить возможные неисправности.
6. Микрометр или штангенциркуль: Для точного измерения компонентов и проверки их соответствия параметрам.
7. Фонарик или светодиодная лампа: Обеспечит хорошую видимость во время работы в ограниченных пространствах.
Наличие этих инструментов значительно упростит процесс доступа к необходимым элементам и повысит качество выполнения работы.
Пошаговая инструкция по снятию клапана
Чтобы демонтировать элемент, следуйте каждому шагу в указанной последовательности.
| Шаг | Описание |
|---|---|
| 1 | Отсоедините аккумулятор, чтобы избежать короткого замыкания при работе с электрикой. |
| 2 | Снимите пластиковую защитную крышку, если она имеется, чтобы получить доступ к компонентам. |
| 3 | Используя подходящие инструменты, открутите крепежные болты, фиксирующие элемент, и уберите их в безопасное место. |
| 4 | Отсоедините все электрические разъемы, подключенные к устройству. Убедитесь, что разъемы не повреждены. |
| 5 | Теперь осторожно потяните деталь вверх и в сторону, чтобы освободить её от креплений и компонентов. |
| 6 | Проверьте состояние уплотнительных колец и других деталей, которые могут потребовать замены при установке нового элемента. |
После завершения работ, убедитесь, что все соединения надежно зафиксированы, и прикрепите защитные элементы обратно. Проверяйте на наличие утечек и корректности работы после завершения установки.
Проверка и диагностика VVTi
Для успешной диагностики системы изменения фаз газораспределения необходимо выполнить несколько ключевых шагов. Первым делом следует использовать сканер OBD-II для считывания кодов ошибок. Это поможет выявить проблемы, связанные с работой системы.
После считывания кодов выполните визуальный осмотр компонентов. Обратите внимание на наличие утечек масла, состояние проводки и разъемов. Поврежденные элементы необходимо заменить.
Далее, проверьте давление масла. Нормальный уровень давления важен для правильной работы подъемника. Используйте манометр для измерения давления. Если показатели ниже нормы, это может указывать на нужду в замене масла или фильтра.
Оцените работу механизма во время работы двигателя. При старте и на холостом ходу прослушивайте посторонние шумы. В случае их появления, это может указывать на неисправности системы.
Также проведите тест на загрузку двигателя. При резком ускорении убедитесь, что двигатель отвечает адекватно, без задержек или резких рывков. Подобные симптомы могут свидетельствовать онеисправностях в системе.
В случае выявления проблем, стоит произвести разборку компонентов и тщательно очистить их от загрязнений. Замена изношенных деталей, а также проверка датчиков на работоспособность помогут восстановить корректность работы механизма.
После проведения всех вышеуказанных действий провести повторную диагностику для подтверждения устранения всех проблем. Это обеспечит корректную эксплуатацию системы изменения фаз газораспределения.

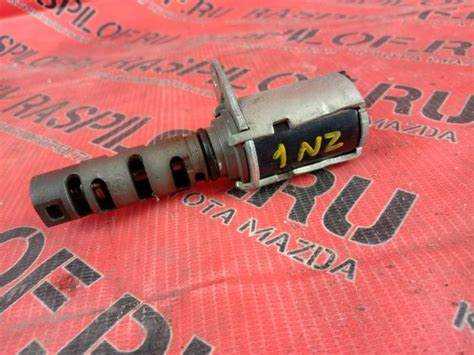

Общие проблемы и ошибки при работе с системой
Другой проблемой являются неисправности электропроводки. Токи могут подводить к неправильной работе системы управления. Рекомендуется использовать мультиметр для проверки целостности проводов и разъемов. Если обнаружены повреждения, необходимо произвести их замену или восстановление.
Некорректный уровень масла также влияет на функционирование системы. Низкий уровень приводит к недостаточному смазыванию, что может вызвать выход из строя компонентов. Регулярно проверяйте уровень и при необходимости доливайте качественное масло.
Ошибки в диагностике могут привести к неправильному определению проблемы. Использование качественного диагностического оборудования помогает выявить ошибки в системе, а не полагаться на предположения.
Внимание к этим аспектам может значительно снизить риск появления неполадок и продлить срок службы агрегата. Поддержание системы в исправном состоянии требует регулярного технического обслуживания, которое включает все вышеперечисленные рекомендации.
Рекомендации по обслуживанию системы VVTi
- Каждые 5000 км или 6 месяцев проводите замену масла и фильтра.
- Проверяйте уровень масла перед каждой поездкой.
Визуальный осмотр безутешных компонентов системы поможет выявить явные неисправности. Особенно обращайте внимание на наличия утечек масла.
- Исследуйте уплотнители и прокладки на предмет повреждений.
- Проверяйте состояние проводки и разъемов на предмет коррозии или износа.
Регулировка цепи ГРМ может потребоваться для устранения громких шумов, а также колебаний в работе мотора.
- Двигатель возрастает в пиковых оборотах — возможная причина недостаточной натяжки цепи.
- Следите за тем, чтобы натяжитель работал корректно.
Диагностика системы должна проводиться на специализированном оборудовании. Компьютерная диагностика позволит получить данные о работе системы и выявить ошибки.
- Используйте сканер для считывания кодов неисправностей.
- Обратите внимание на значения параметров, связанных с работой механизма изменения фаз.
Обработка проводимых действий требует документации. Отмечайте все выполненные этапы, чтобы избежать путаницы и учесть предыдущий опыт в будущем.
Замену деталей системы следует проводить только оригинальными запчастями, чтобы избежать проблем с совместимостью и надежностью.
- Проверяйте наличие сертификации на заменяемые компоненты.
- Изучите отзывы о производителей запчастей.
При возникновении нестандартных звуков или изменений в динамике работы сразу заканчивайте эксплуатацию. Немедленно проводите диагностику для избежания серьезных повреждений.
