Диагностика автомобильной электроники: схемы управления двигателем и IGBT-модули

Диагностика электроники автомобиля: управление двигателем и силовые IGBT-транзисторы

Современный автомобиль — это не просто двигатель, трансмиссия и кузов. Это сложный цифровой комплекс, где каждое изменение режима работы мотора, каждый импульс зажигания, каждый впрыск топлива проходят под контролем электроники. Сердце этой системы — блок управления двигателем (ЭБУ), который обрабатывает данные с десятков датчиков и отдает команды исполнительным устройствам. Но даже самый продвинутый алгоритм бесполезен, если на выходе нет надежного силового ключа, способного коммутировать высокие токи. Именно здесь на сцену выходят IGBT-транзисторы — полупроводниковые модули, отвечающие за управление нагревателями, топливными инжекторами, системами турбонаддува и многим другим. Без них невозможно представить работу современной силовой электроники в автомобиле.

Однако с ростом сложности электронных систем возрастает и вероятность неисправностей. Диагностика этих узлов требует не просто сканера, подключенного к OBD-II разъёму, а глубокого понимания принципов работы схем управления, топологий коммутации и характеристик силовых компонентов. Многие автосервисы, особенно неспециализированные, ограничиваются чтением ошибок и заменой модулей по принципу «метод тыка». Это не только увеличивает стоимость ремонта, но и не гарантирует устранения первопричины. Например, выход из строя IGBT-модуля может быть следствием перегрева, скачка напряжения в бортовой сети или дефекта в цепи управления — но без осциллографа и знания типовых схем определить это невозможно.

IGBT (Insulated Gate Bipolar Transistor) — это гибридный прибор, сочетающий преимущества MOSFET и биполярного транзистора: высокая скорость переключения и способность работать с большими токами и напряжениями. В автомобильной электронике они применяются в инверторах электроприводов, модулях зажигания, системах управления клапанами и в составе интеллектуальных драйверов. Их отказ может привести к полной остановке двигателя, потере тяги или некорректной работе систем безопасности. При этом сами модули не являются расходным материалом. Многие из них подлежат замене отдельных компонентов или восстановлению, если известны параметры и типовые режимы работы. Подбор аналогов, проверка тепловых характеристик, анализ схемотехники — всё это требует доступа к технической документации и качественным компонентам. Изучить доступные решения можно на ресурсе: https://eicom.ru/catalog/discrete-semiconductor-products/transistors-igbts-modules/.

Что такое диагностика автомобильной электроники и зачем она нужна

Современный автомобиль — это не просто механическая система с двигателем и трансмиссией. Это сложный электронный комплекс, где каждый узел управляется микроконтроллерами, а взаимодействие между ними происходит по цифровым шинам. Диагностика автомобильной электроники — это процесс анализа состояния бортовых систем с помощью специализированного оборудования и программного обеспечения, позволяющего считывать, интерпретировать и устранять неисправности на уровне сигналов, протоколов и параметров работы. Без неё невозможно точно определить причину сбоев в работе двигателя, АКПП, системы торможения или климат-контроля.

Особенно критична диагностика в контексте управления двигателем, где ошибки в работе датчиков, модулей зажигания или силовых ключей могут привести к серьёзным повреждениям. Например, неисправный IGBT-транзистор в блоке управления может вызвать потерю мощности, перегрев или полный отказ силовой установки. В таких случаях визуальный осмотр бессилен — требуется глубокий анализ электрических параметров, временных диаграмм и логики работы схемы. Только комплексная диагностика позволяет отличить первичную неисправность от вторичной реакции системы.

Экспертный инсайт: Даже незначительные сбои в работе электроники могут привести к увеличению расхода топлива или снижению ресурса двигателя — регулярная диагностика помогает выявить проблемы на ранней стадии, пока они не стали критичными.

Зачем нужна диагностика? Во-первых, она минимизирует риск ошибочной замены исправных компонентов. Во-вторых, позволяет выявить скрытые неисправности до их перехода в аварийную стадию. В-третьих, обеспечивает соответствие работы систем современным нормам экологической безопасности и топливной эффективности. Особенно это актуально для автомобилей с турбонаддувом, непосредственным впрыском и сложными алгоритмами управления подачей топлива.

Основные цели диагностики электронных систем

Диагностика решает несколько ключевых задач, выходящих за рамки простого считывания ошибок. Она направлена на восстановление работоспособности, но при этом строится на системном подходе.

• Выявление истинной причины неисправности, а не только симптомов
• Проверка корректности взаимодействия между электронными блоками (ECU, TCU, BCM и др.)
• Анализ реальных параметров работы: напряжений, токов, частот сигналов
• Оценка состояния силовых компонентов, включая IGBT-модули в инверторах и приводах
• Верификация программного обеспечения и, при необходимости, его обновление

Когда необходима диагностика

Многие водители обращаются за диагностикой только после загорания индикатора Check Engine. Однако профессионалы рекомендуют проводить проверку систематически, особенно при появлении косвенных признаков.

• Появление рывков, провалов тяги или нестабильной работы двигателя на холостом ходу
• Увеличение расхода топлива без видимых причин
• Снижение отклика на педаль газа или задержки при переключении передач
• Сбои в работе климатической установки, подсветки или мультимедиа — могут указывать на проблемы с шиной CAN
• После ремонта или замены ключевых компонентов — для подтверждения корректной интеграции

Современные схемы управления двигателем — это сложные электронные системы, обеспечивающие точную синхронизацию работы всех узлов силового агрегата. Их основная задача — анализ данных от множества датчиков и формирование управляющих сигналов для исполнительных устройств, таких как топливные форсунки, катушки зажигания и регуляторы подачи воздуха. В основе этих процессов лежит электронный блок управления (ЭБУ), который в режиме реального времени обрабатывает информацию о положении коленвала, температуре охлаждающей жидкости, расходе воздуха и других параметрах. Без корректной работы этой системы невозможны ни стабильный пуск двигателя, ни эффективное сгорание топлива, ни соблюдение экологических норм.

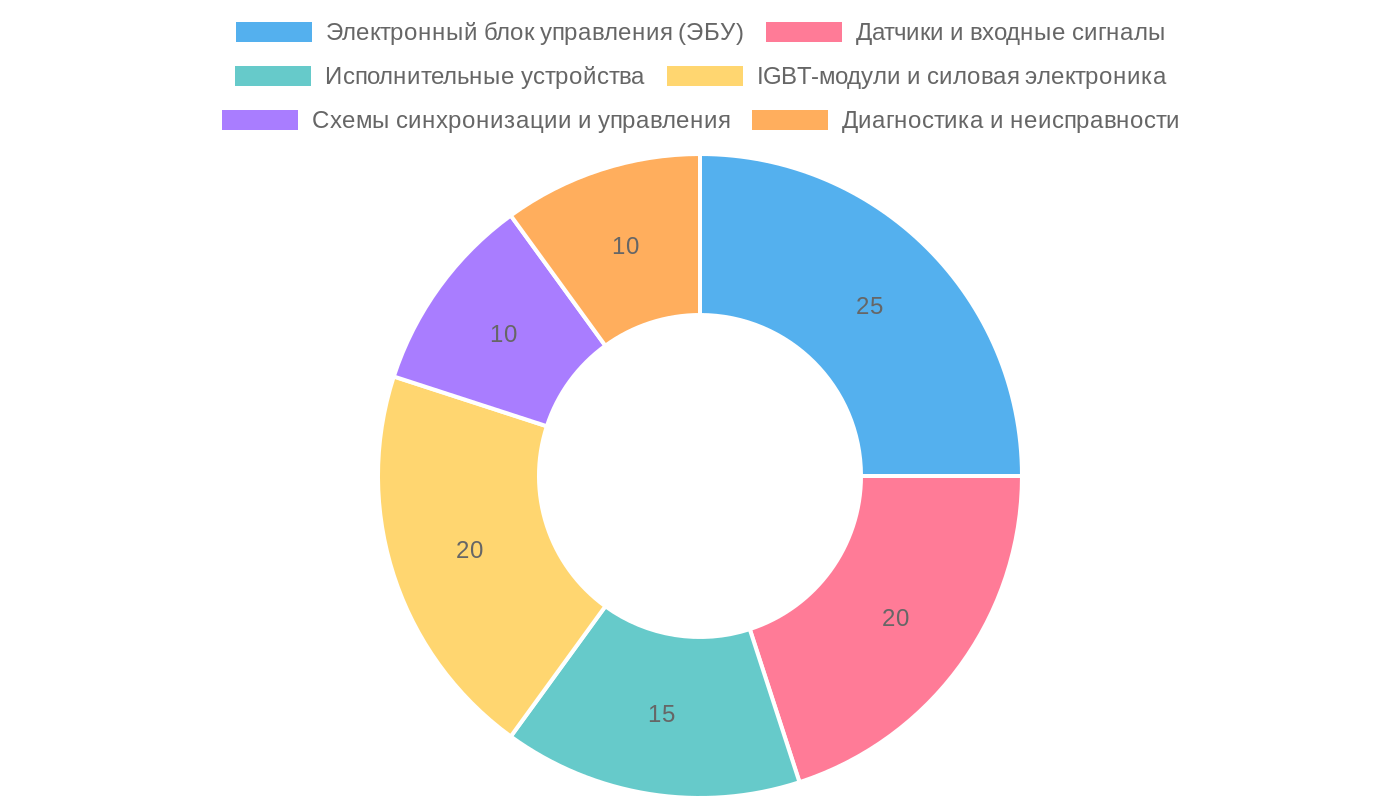

Ключевые компоненты схемы управления двигателем

Каждый элемент в цепи управления выполняет строго определённую функцию, и отказ хотя бы одного может привести к серьёзным сбоям в работе двигателя. Ниже перечислены основные компоненты, из которых состоит типичная схема.

Экспертный инсайт: Нестабильная работа двигателя на холостом ходу часто связана с задержками в обработке сигналов датчика положения коленвала — проверка целостности его цепи и правильности установки зазора является первоочередной диагностической процедурой.

• Электронный блок управления (ЭБУ) — «мозг» системы, содержащий микроконтроллер, оперативную и постоянную память, а также интерфейсы для связи с датчиками и исполнительными устройствами.
• Датчики — преобразуют физические параметры (давление, температура, скорость вращения) в электрические сигналы. К ним относятся ДПКВ, ДМРВ, ДАД, лямбда-зонд и другие.
• Исполнительные устройства — получают команды от ЭБУ и воздействуют на двигатель. Это форсунки, катушки зажигания, регулятор холостого хода, электромагнитные клапаны.
• Силовые ключи и драйверы — усилители сигналов, способные коммутировать высокие токи. Именно здесь активно применяются IGBT-модули и MOSFET-транзисторы.
• Цепи питания и заземления — обеспечивают стабильное напряжение и минимальные помехи. Качество разводки напрямую влияет на помехоустойчивость всей системы.

Принцип работы схемы управления

Работа схемы начинается с запуска зажигания, когда ЭБУ инициализирует все подключённые датчики и проверяет их работоспособность. После получения сигнала от датчика положения коленчатого вала система определяет частоту вращения и фазу цикла, что позволяет синхронизировать впрыск и зажигание. На основе карт, хранящихся в памяти ЭБУ, и текущих условий (нагрузка, температура, состав топливовоздушной смеси) формируются управляющие импульсы. Эти импульсы поступают на силовые транзисторы, которые коммутируют питание на исполнительные устройства.

Особое внимание уделяется временным параметрам: длительность импульса на форсунку, угол опережения зажигания, частота ШИМ-сигналов — всё это рассчитывается с точностью до микросекунд. Ошибки в этих параметрах приводят к перерасходу топлива, повышенному износу двигателя или выходу из строя каталитического нейтрализатора. Современные ЭБУ используют адаптивные алгоритмы, позволяющие подстраиваться под износ деталей и изменения условий эксплуатации.

Понимание архитектуры схем управления — обязательное условие для квалифицированной диагностики. Без знания, как взаимодействуют датчики, процессор и силовые элементы, невозможно точно определить причину неисправности, особенно если речь идёт о sporadic fault — случайных ошибках, которые не фиксируются сканером при первичной проверке.

Силовые транзисторы, особенно IGBT-модули, стали неотъемлемой частью современных систем управления двигателем, обеспечивая высокую точность и надежность в условиях экстремальных нагрузок. В отличие от классических механических реле и электромагнитных коммутаторов, они способны управлять токами до сотен ампер с микросекундной скоростью переключения. Это критически важно для эффективной работы инверторов в электрифицированных силовых установках, включая гибридные и полностью электрические автомобили. Благодаря сочетанию высокого входного сопротивления и способности работать с большими мощностями, IGBT-транзисторы позволяют точно регулировать подачу энергии на электродвигатель, минимизируя потери и перегрев. Их роль особенно возрастает в системах рекуперативного торможения, где требуется динамическое управление потоком энергии между двигателем и аккумулятором.

Ключевые функции силовых транзисторов в управлении двигателем

IGBT-модули выполняют центральную роль в преобразовании постоянного тока от батареи в трехфазный переменный ток, необходимый для вращения электродвигателя. Каждый модуль представляет собой сложную полупроводниковую структуру, сочетающую преимущества биполярного транзистора и полевого МОП-транзистора. Это позволяет достичь низкого падения напряжения в открытом состоянии и высокой скорости переключения. В составе инвертора IGBT-транзисторы работают парами, формируя импульсные сигналы с широтно-импульсной модуляцией (ШИМ), которые определяют частоту и амплитуду тока, подаваемого на обмотки двигателя.

Экспертный инсайт: При проектировании инверторов на базе IGBT-модулей уделяйте особое внимание системе охлаждения — перегрев даже на короткое время может привести к резкому снижению срока службы и выходу модуля из строя.

• Управление крутящим моментом и скоростью электродвигателя за счет точной модуляции тока.
• Работа в режиме рекуперации — преобразование кинетической энергии в электрическую с возвратом в аккумулятор.
• Защита от перегрузок и коротких замыканий за счет быстрого отключения цепи при аварийных ситуациях.
• Снижение электромагнитных помех благодаря оптимизированной топологии переключения.
• Интеграция с системой диагностики для мониторинга температуры, тока и состояния изоляции.

Почему именно IGBT, а не MOSFET?

Хотя полевые транзисторы MOSFET доминируют в низковольтных приложениях, при напряжениях выше 200 В их преимущества теряются из-за роста сопротивления канала и тепловых потерь. IGBT, напротив, эффективно работают в диапазоне 600–1200 В, что типично для тяговых систем электромобилей. Они обеспечивают меньшее падение напряжения на открытом переходе при высоких токах, что напрямую влияет на КПД силовой установки. Современные IGBT-модули также оснащаются датчиками температуры и встроенной защитой, что делает их более устойчивыми к перегреву и динамическим перегрузкам.

Однако их применение требует тщательной диагностики. Неисправность одного транзистора в мостовой схеме может привести к выходу из строя всего инвертора, а в некоторых случаях — к короткому замыканию высоковольтной батареи. Поэтому при диагностике систем управления двигателем особое внимание уделяется проверке состояния IGBT-модулей с помощью осциллографа, измерения сопротивления изоляции и анализа логов контроллера. Надежность этих компонентов напрямую влияет на ресурс и безопасность всего транспортного средства.

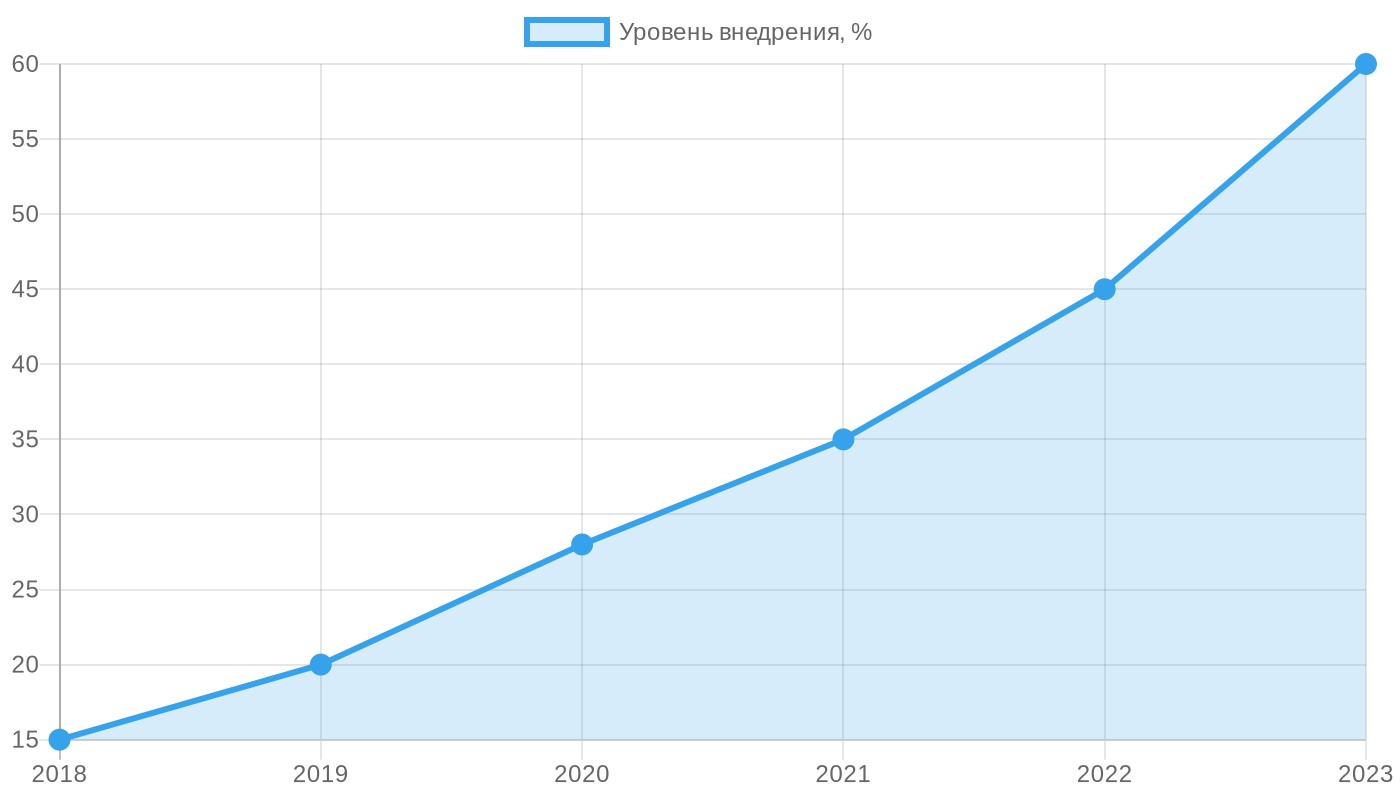

IGBT-модули (биполярные транзисторы с изолированным затвором) сегодня являются ключевым элементом силовой электроники в современных автомобилях. Они отвечают за эффективное управление высокими токами и напряжениями, особенно в системах электропривода, инверторах тяговых двигателей и цепях зарядки гибридных и электрических транспортных средств. Работа IGBT основана на комбинации преимуществ полевых и биполярных транзисторов: низкие потери при включении, высокая скорость переключения и способность выдерживать значительные мощности. В автомобильной среде модуль выполняет функцию «электронного клапана», быстро и точно коммутируя ток между аккумулятором и электродвигателем, что напрямую влияет на динамику, КПД и тепловую стабильность силовой установки.

Как работает IGBT-модуль в автомобиле

В условиях эксплуатации IGBT-модули управляются микроконтроллерами по сигналам ШИМ (широтно-импульсная модуляция), что позволяет плавно регулировать подачу энергии. При подаче напряжения на затвор транзистор открывается, позволяя току течь от коллектора к эмиттеру. Благодаря высокому входному сопротивлению затвора потребление управляющего тока минимально, что делает систему энергоэффективной. Современные модули часто содержат несколько IGBT-транзисторов и диодов обратного хода, собранных в мостовую схему (например, шестерной инвертор), чтобы обеспечить реверсивную работу двигателя и режим рекуперативного торможения.

Экспертный инсайт: При проектировании систем на базе IGBT-модулей обращайте внимание на тепловые режимы — даже незначительный перегрев может резко сократить срок службы компонента и снизить общую эффективность силовой установки.

• Высокая частота переключения (до десятков кГц) снижает пульсации тока и улучшает плавность хода.
• Термостабильность достигается за счёт применения керамических подложек и медных оснований с эффективным теплоотводом.
• Интеграция датчиков температуры и систем защиты от перегрузки позволяет предотвращать аварийные режимы.
• Модули часто герметизируются и заливаются компаундом для защиты от вибраций и влаги.

Типичные неисправности IGBT-модулей в автомобилях

Несмотря на высокую надёжность, IGBT-модули подвержены деградации в реальных условиях эксплуатации. Наиболее уязвимыми зонами являются кристалл полупроводника, соединительные проводники и термоциклируемые паяные соединения. Перегрев — главный враг IGBT: он приводит к термомеханическим напряжениям, отслоению кристалла и разрушению проводников. Часто неисправность начинается с частичного пробоя p-n перехода, который проявляется как утечка тока или нестабильная работа инвертора.

1. Пробой транзистора вследствие перенапряжения или перегрева — наиболее частая причина выхода модуля из строя.
2. Разрушение проводников (bonding wires) из-за многократных циклов нагрева и охлаждения.
3. Деградация изоляции затвора, ведущая к ложным срабатываниям или полной потере управления.
4. Коррозия контактов и термоинтерфейсов в условиях повышенной влажности или агрессивной среды.
5. Механические повреждения от вибраций, особенно в модулях без полноценной защиты корпуса.

Диагностика неисправностей требует не только измерения сопротивлений и параметров переходов, но и анализа работы модуля под нагрузкой. Использование осциллографа и специализированного ПО позволяет выявить задержки переключения, асимметрию плеча инвертора или ложные импульсы. Важно понимать, что замена IGBT-модуля без анализа причин его выхода из строя почти всегда приводит к повторному повреждению. Неисправная система охлаждения, изношенные датчики тока или ошибки в прошивке контроллера — всё это может стать первопричиной аварии силового блока.

Диагностика IGBT-модулей и схем управления двигателем требует системного подхода и глубокого понимания принципов работы силовой электроники. Современные двигатели внутреннего сгорания и электротяговые системы активно используют IGBT-транзисторы в составе инверторов и модулей зажигания, где они управляют высокими токами и напряжениями. Основная сложность диагностики заключается в том, что неисправности могут проявляться эпизодически, особенно при нагреве или под нагрузкой. Поэтому простой визуальный осмотр или базовые тесты мультиметром зачастую недостаточны для точного выявления дефекта.

Для эффективной диагностики необходимо применять специализированные инструменты, позволяющие оценивать динамические параметры работы IGBT. Осциллограф с полосой пропускания не менее 100 МГц и дифференциальными пробниками — ключевой прибор для анализа формы сигналов на затворе, коллекторе и эмиттере. Без него невозможно оценить время переключения, наличие выбросов напряжения или паразитных колебаний, которые могут привести к преждевременному выходу модуля из строя. Также важно использовать источники питания с регулируемым напряжением и током для моделирования рабочих режимов модуля вне состава системы.

Экспертный инсайт: При диагностике IGBT-модулей обязательно проводите тестирование под нагрузкой и после прогрева — многие отказы проявляются только в рабочих условиях из-за температурных деформаций и изменения параметров полупроводников.

Основные этапы диагностики IGBT-модулей

Практическая диагностика выполняется поэтапно, чтобы минимизировать риски повреждения оборудования и получить достоверные результаты. Ниже приведены ключевые шаги, проверенные на практике в авторемонтных и сервисных центрах, специализирующихся на ремонте электронных блоков управления.

• Визуальный осмотр на предмет следов перегрева, трещин керамики, разрушения корпуса или обрывов проводников.
• Проверка сопротивления между выводами мультиметром в режиме диодной прозвонки: короткое замыкание между коллектором и эмиттером или пробой затвора — явные признаки отказа.
• Измерение изоляции затвора относительно корпуса — сопротивление должно быть не менее 1 МОм.
• Тестирование в динамическом режиме с помощью генератора импульсов и осциллографа: подача управляющего сигнала и анализ отклика на выходе.
• Проверка теплового поведения: прогрев модуля до рабочей температуры с контролем параметров в реальном времени.

Диагностика схем управления двигателем

Схемы управления двигателем, особенно в системах непосредственного впрыска и электронных модулях зажигания, тесно связаны с работой IGBT. Неправильный сигнал управления, шум на линии затвора или нестабильное питание затворной цепи могут имитировать неисправность самого транзистора. Поэтому диагностика должна включать анализ всей цепи управления — от ЭБУ до силового ключа.

1. Проверка напряжения питания драйвера затвора — должно соответствовать спецификации (обычно 10–15 В).
2. Анализ формы управляющего импульса на затворе: длительность, амплитуда и фронт переключения.
3. Контроль целостности разъединяющих резисторов и защитных диодов в затворной цепи.
4. Поиск КЗ или обрывов в проводке между ЭБУ и IGBT-модулем.
5. Верификация работы драйвера управления — отдельного микрочипа или встроенного в ЭБУ.

Крайне важно не ограничиваться заменой модуля без выяснения первопричины отказа. Часто перегорание IGBT вызвано внешними факторами: перенапряжением в бортовой сети, неисправностью датчика положения коленвала, КЗ в нагрузке или перегревом радиатора. Без устранения корневой причины новый модуль выйдет из строя в течение короткого времени. Профессиональная диагностика — это не просто поиск сгоревшего компонента, а восстановление полной картины работы системы.

Часто задаваемые вопросы

Об авторе

Алексей Ковалёв — ведущий инженер-электронщик

Алексей Ковалёв более 14 лет специализируется на диагностике и ремонте автомобильной электроники, включая сложные системы управления двигателем и силовые цепи на базе IGBT-модулей. За карьеру он проанализировал свыше 3 000 неисправностей электронных блоков управления, работал с оборудованием Bosch, Delphi и Continental, а также участвовал в разработке методик диагностики для сервисных центров класса premium. Его экспертиза востребована в технических кругах и образовательных проектах по ремонту современных автомобилей.

• Кандидат технических наук, специальность — электронные системы автомобильной техники
• Автор 18 публикаций и 3 патентов в области диагностики силовой электроники
• Руководит курсом «Электроника двигателя» в НИЦ «Автотехнологии» с 2018 года

Заключение

Современная диагностика автомобильной электроники — это уже не просто чтение ошибок по OBD2, а глубокое понимание принципов работы сложных систем управления двигателем, где ключевую роль играют силовые транзисторы и IGBT-модули. Эти компоненты — сердце инверторов, систем зажигания и управления электроприводами, и их неисправности часто маскируются под сбои датчиков или программные глюки. Без знания физики процессов, особенностей коммутации высоких токов и теплового поведения IGBT даже опытный диагност рискует уйти в тупик. Настоящая профилактика и ремонт — это не замена блоков вслепую, а анализ осциллограмм, проверка цепей управления, оценка состояния драйверов и термопасты. Только комплексный подход позволяет избежать ложных диагнозов и повторных обращений клиентов.

• Регулярно обновляйте программное обеспечение диагностических сканеров — новые версии часто содержат расширенные данные по работе силовой электроники.
• Инвестируйте в качественный осциллограф с высокой частотой дискретизации — он незаменим при анализе сигналов управления IGBT и PWM-модуляции.
• Проводите термовизионный контроль силовых модулей после нагрузочных тестов — перегрев — главный враг IGBT.
• Перед заменой модуля проверяйте цепи питания, заземления и сигналы с ЭБУ — часто причина не в самом транзисторе, а в драйвере или обрыве дорожки.
• Используйте оригинальные термопасты и соблюдайте усилие затяжки при монтаже — это напрямую влияет на отвод тепла и долговечность компонента.
• Документируйте каждый случай диагностики: сохраняйте осциллограммы, показания мультиметра и логи сканера — это поможет в будущем при анализе типовых неисправностей.

Мастерство современного автомобильного электрика — в способности видеть не только то, что показывает сканер, но и то, что происходит за кадром: в микросекундных задержках сигналов, в паразитных индуктивностях, в тепловом дрейфе параметров. Осваивайте фундаментальные основы электроники, практикуйтесь на реальных кейсах и не бойтесь углубляться в схемотехнику. Ведь именно вы — тот специалист, который может вернуть «умную» машину к жизни, не заменой блока, а точным определением причины. Начните с малого: сегодня проверьте один IGBT-модуль не по кодам ошибок, а по осциллограмме. Завтра вы уже будете диагностировать на уровне производителя.
